ガラスの遮熱

ガラス用遮蔽コーティングZEROCOAT®

近赤外線　90％カット（夏季：マイナス5～10℃）
紫外線　97％カット（防虫効果）
断熱・保温（冬季：約２℃の保温効果）
結露軽減（カビ・ダニの繁殖抑制）
剥離剤不要　スクレイパーだけでいつでも剥離可能

『ZEROCOAT®』
の詳細はこちらから
BOT株式会社

窓は熱の出入りが一番多い場所

壁と比べると
夏は約6倍、冬は約3倍
の差があります。

窓は、熱の流出入がとても大きいことがわかっています。YKK AP株式会社の実験によると、夏は「熱の約74％」が窓から入り、逆に冬は「熱の約52％」が窓を通して失われているという結果が出ています。

窓にもしっかりと対策を施すことで、住まい全体が屋外の寒暖の影響を、より受けにくくなります。冷暖房効率が向上し、大きな省エネ効果が期待できます。

ZEROCOAT®とは

ガラス用遮蔽コーティングZEROCOAT®は、窓ガラスの明るさはそのままに、シミ、ソバカス、褐色劣化の原因である紫外線を約97％カットします。また、肌を刺す様なジリジリ感、暑さの原因である近赤外線を約90％カットします。

夏暑さの原因である近赤外線をカットするので、室内の温度上昇が大幅に抑制されて、冷房機器使用料が減少します。また、しみ・そばかすの原因でもある有害な紫外線をカットするので、家具や壁などの褪色や劣化を防ぎます。

冬断熱・保温効果で、室内の暖房熱を逃げにくくするので、暖房機器使用料が減少します。また、施工後のガラスは結露を軽減する効果があるので、シックハウスの原因になるカビ・ダニの増殖を抑制します。

ZEROCOAT®の特長

ZEROCOAT®はシロキサン結合塗膜で、科学的に安定しており密度も高いため、耐候性に優れ、硬度の非常に高いハードコート層が形成され、殆ど劣化の無いガラス質の塗膜が形成されます。

もともとは電話ＢＯＸの暑さ対策として使われていた遮熱フィルムに代わるものとして1995年に開発された技術で、今日まで改良を重ねうまれたガラス用遮蔽コーテイング剤です。

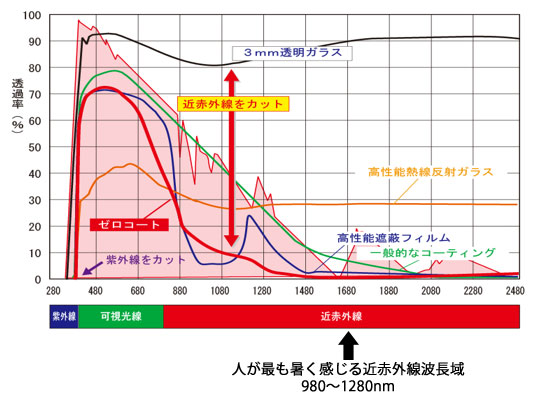

赤外線約90％カット＆紫外線約97％カット

ガラス周りの温度＝ -5℃ ～ -10℃

ZEROCOAT®は

肌を刺すようなジリジリ感や暑さの原因である近赤外線を約90％ と、大幅にカットします。

また、紙や床、壁面などを褐色劣化させる原因、シミ・ソバカスなど身体への悪影響の原因である 紫外線を約97％ カットします。

可視光線波長領域を約76％透過させるので、室外の景色・明るさは殆ど変わりません。

紫外線カット ⇒ 防虫効果

ZEROCOAT®は、紙や床、壁面などを褐色劣化させる原因、シミ・ソバカスなど身体への悪影響の原因である 紫外線を約97％カット します。

また、虫は紫外線に集まる習性（走光性）があり、夜間、室内から室外に発せられる照明の紫外線に集まってきますが、ZEROCOATは紫外線をカットしますので、虫が寄り付きにくくなります。

結露軽減（断熱・保温）

ガラスの表面温度＝約2℃の保温効果

ZEROCOAT®施工後のガラスは、熱を一旦吸収するので（施工後のガラス表面温度が約2℃上昇＝露点も上昇）、未塗装ガラスと比べると室内外の温度差が小さくなります。

そのため、結露しにくくなります。

類似品との性能比較・優位性

高耐候性、高硬度

従来のコーティング剤

対候性10年

一般的なコーティング液は10年以上前の技術が現在も使用されており、耐候性が劣る。

ZEROCOAT®

対候性20年

ZEROCOAT®は1995年に開発されてから継続して改良を繰り返した高耐候性のコーティングです。

類似品との性能比較

近赤外線・紫外線カット、遮熱性能・採光性ともに、ZEROCOAT®はトップクラスです！！

	既存のガラス	ガラスを交換するタイプ		既存のガラスに遮熱コーティングを施すタイプ
ガラスの種類	単板ガラス (FL3)	複層ガラス (FL3+A6+FL3)	Low-Eガラス遮熱タイプ (Low-6+A6+FL6)	ガラス用遮蔽フィルム (FL3+フィルム)	ガラス用遮蔽コーティング (FL3+コーティング)	ZEROCOAT® (FL3+ZEOCOAT)
採光性 (可視光線透過率)	90.4％	80％以上	約75％	約70％	約80％	約76％
近赤外線カット性能	約20％	約20％	約70％	約90％	約60％	90％以上
紫外線カット性能	71.4％	約40％	約80％	約95％	約95％	97％以上
遮蔽係数 (低い＝遮熱性能が高い)	1.00	0.90	0.66	0.61	0.81	0.67
熱還流率 (低い＝断熱性能が高い)	6.0	3.4	2.6	5.6	6.0	※6.0
日射熱取得率 (低い＝遮熱性能が高い)	0.88	0.79	0.58	0.54	0.7	0.59
コーティングの耐久性・耐候性	－	－	20年以上	約10年	約10年	20年以上
コーティングの保証期間	－	－	10年	5年	10年	10年

熱貫流率は、材料の厚みによって計測されてしまうため、5㎛(ミクロン)に換算すると、通常の窓ガラスと同程度になります。

経費削減効果

（環境省ETVシミュレーション）

冷房負荷低減効果(基礎階事務室全体の場合)

基礎階事務室全体	東京	大阪
未施工	30,583 kWh/年	36,782 kWh/年
ZEROCOAT®	24,122 kWh/年	29,777 kWh/年
差引(Ｑ)	−6,461 kWh/年	−7,005 kWh/年
電気料金(Ｅ)	▲31,340 円/年 −21.1 ％	▲33,979 円/年 −19.0 ％

ΔＥ＝ΔＱCOP× 電力料金の従量単価

施工費の回収イメージ(設計価格の場合)

電力料金の従量単価を用いた概算であり、実際の金額とは異なる。

（単位：円）

※大阪の場合		施工費（設計価格）	1～5年目の電気代	6～10年目の電気代	11～15年目の電気代	16～20年目の電気代
未施工		-	894,185	894,185	894,185	894,185
未施工	累計	-	894,185	1,788,370	2,682,555	3,576,740
ZEROCOAT®		524,160	724,290	724,290	724,290	724,290
		材工14,000円 ×37.44㎡	▲169,895	▲169,895	▲169,895	▲169,895
	累計	524,160	1,248,450	1,972,740	2,697,030	3,421,320
経費削減効果 (累計の比較)		+524,160	+354,265	+184,370	+14,475	▲155,420

設定条件	内容
使用ソフト	AE-Sim/Heat NewHASP/ACLD
モデル建築物の概要	オフィス：RC造(鉄筋コンクリート造) 窓ガラス種類：フロートガラス(8㎜) 基準階床面積826.56㎡
実証項目の対象となる部分	基準階(2～7階)のいずれか1フロアの事務室南側部または全体対象床面積：115.29㎡階高：3.6ｍ窓面積：37.44㎡
地域	東京都、大阪府
気象データ	拡張アメダス気象データ(株式会社気象データシステム) 標準年(1991～2000年)
冷房設定温度 (℃)	設定温度：28.0℃ 稼働時間：平日7～21時
発熱量の設定条件	照明：12W/㎡(照明点灯時間：8～21時) 人体：0.1人/㎡(在室時間：8～21時) 機器：12W/㎡(機器使用時間：0～24時)
COP設定	3.55(冷房能力：14.0kWクラス・4方向カセット型)
電力量料金単価の設定値	東京	業務用電力17.22円/kWh(H.30年度の数値に変更)
	大阪	高圧電力AS 17.22円/kWh(H.30年度の数値に変更)

施工後の温度測定

基本情報	施工前	施工後 ZEROCOAT®
測定日	2019年5月26日	2019年7月27日
最高気温	35.1℃	34.7℃
平均気温	26.9℃	28.4℃
測定値（窓付近）	施工前	施工後 ZEROCOAT®	効果
南側	41.6℃	35.4℃	▲6.2℃
西側	51.9℃	32.7℃	▲19.2℃
